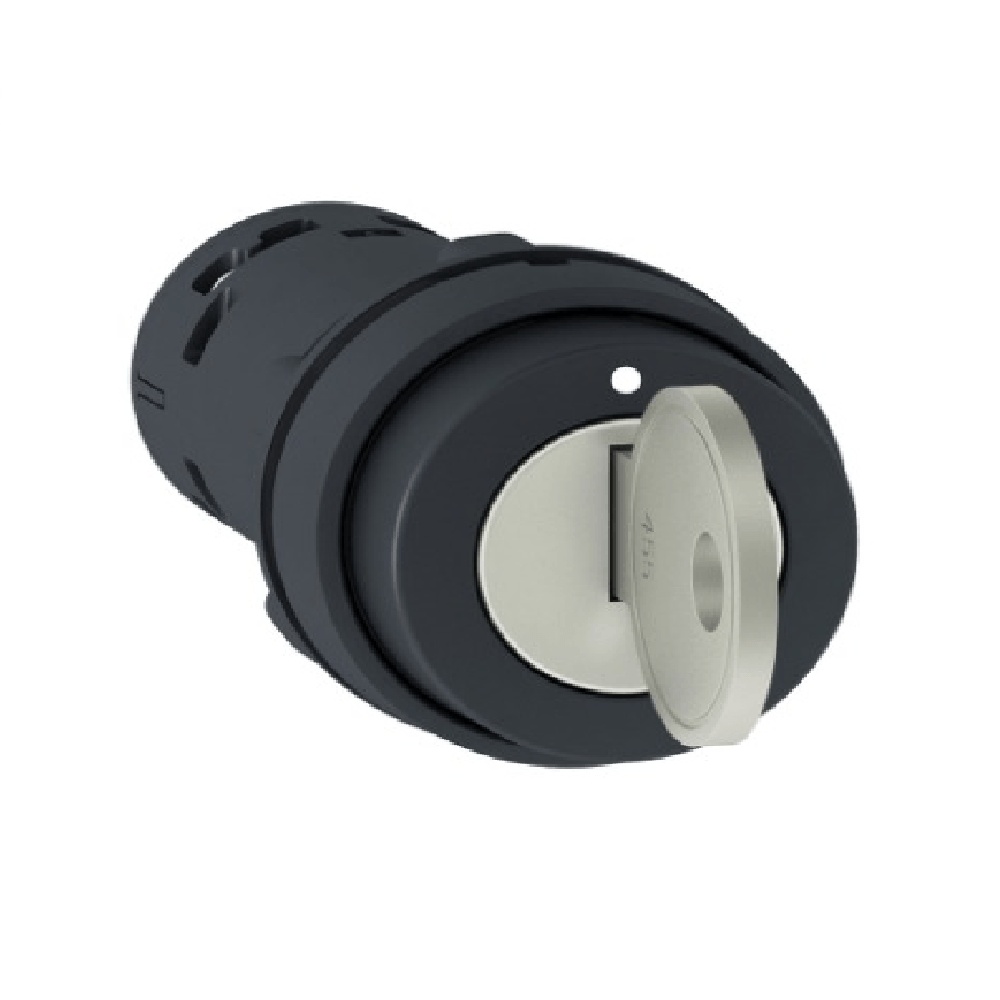

comutador Schneider Mono 3P Chave 2NA Ø22mm - Comutador Schneider Mono 3P Chave 2NA Ø22mm

linha de produto: Harmony XB7. Tipo de produto ou componente: Comutador. Nome abreviado do dispositivo: XB7. Diâmetro de montagem: 22 mm. Quantidade indivisível de venda: 10. Grau de proteção IP: IP20 conforme IEC 60529 (Face traseira) e IP65 conforme IEC 60529 (Face frontal). Formato do cabeçote da unidade de sinalização: Redondo. Tipo de acionamento: stay put. Informações de posição do acionamento: 3 Posições +/- 45°. Tipo de bloqueio: Ronis 455. Posição de retirada da chave: Centro. Tipo e composição dos contatos: 2 NA. Ruptura positiva: Sem. Descrição dos terminais ISO nº 1: (23-24)NF e (13-14)NA. Montagem do dispositivo: Furo de fixação - diâmetro: 22,5 mm 22.3 +0.4/0 conforme EN/IEC 60947-1. Centro de fixação >= 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm >= 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm. Modo de fixação: Fixing nut: 2…2.4 N.m Operação dos contatos: Abertura lenta. Durabilidade mecânica: 300000 ciclos. Conexões - terminais: Conexões por parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1 e Conexões por parafuso, 1 x 0,34..0,2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1. Torque de aperto 0,8…1,2 N.m conforme EN 60947-1. Formato da cabeça do parafuso: Cruzado compatível com JIS Nº 1 chave de fendas. Cruzado compatível com Philips Nº 1 chave de fendas. Cruzado compatível com pozidriv Nº 1 chave de fendas. Com slots compatível com Plano de Ø 4 mm chave de fendas. Com slots compatível com Plano de Ø 5,5 mm chave de fendas. Proteção contra sobrecarga e curtos-circuitos 4 A cartridge fuse type gG conforming to EN/IEC 60947-5-1. [Ui] tensão nominal de isolação: 250 V (graus de poluição 3) conforme EN/IEC 60947-1. [Uimp] tensão nominal de impulso suportada: 4 kV EN/IEC 60947-1. [Ie] corrente nominal de operação: 0.1 A at 250 V, DC-13, R300 conforming to EN/IEC 60947-5-1. 0.22 A at 125 V, DC-13, R300 conforming to EN/IEC 60947-5-1. 0,3 A a 240 V, CA-14, D300 conforme EN/IEC 60947-5-1. 0,6 A a 120 V, CA-14, D300 conforme EN/IEC 60947-5-1. Durabilidade elétrica: 1000000 ciclos, CC-13, 0,3 A a 24 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C. 1000000 ciclos, CA-15, 0,03 A a 230 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C. 1000000 ciclos, CA-15, 0,09 A a 240 V , taxa de funcionamento < 108000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C. Confiabilidade elétrica: ? < 10exp(-6) at 17 V and 5 mA conforming to IEC 60947-5-4. Meio ambiente tratamento de proteção: TH. Temperatura ambiente para armazenamento-40…70 °C; Temperatura ambiente para funcionamento-25…70 °C. Classe de proteção contra choques elétricos: Class II conforming to IEC 61140. Grau de proteção NEMA: NEMA 12 conforming to UL 50 E. NEMA 3 conforme UL 50 E. Normas: EN/IEC 60947-1. CSA C22.2 No 14. EN/IEC 60947-5-1. JIS C8201-5-1. UL 508. JIS C8201-1. Resistência à vibração: 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6. Resistência ao choque: 50 gn (duration = 11 ms) for half sine wave acceleration conforming to IEC 60068-2-27. 30 gn (duration = 18 ms) for half sine wave acceleration conforming to IEC 60068-2-27. Garantia contratual: 18 meses.
